Cảm biến nhiệt độ là gì

touch pt100 sensor is what
cảm biến nhiệt độ pt100 là gì

Đây là một đề tài vô cùng phức tạp vì dòng đo nhiệt độ có rất nhiều loại. Trong khi tín hiệu từng loại này truyền về bộ hiển thị nhiệt độ có cách đấu dây hoàn toàn khác nhau. Thậm chí; có bộ hiển thị không có chức năng nhận tín hiệu input từ cảm biến đó

Cho nên việc mua thiết bị nhiệt độ về mà đấu vào bộ đọc nhiệt độ mà không thấy tín hiệu lên là chuyện thường gặp tại các nhà máy

Vậy cậu hỏi đặt ra

Cảm biến nhiệt độ là gì

sensor variable is what
Cảm biến nhiệt độ là gì

Dòng cảm biến nhiệt độ là một thiết bị dùng để cảm nhận lượng nhiệt tại khu vực cần đo. Mục đích sử dụng cam bien nhiet do chính là báo cho người dùng biết lượng nhiệt hiện tại trong khu vực cần đo là bao nhiêu.

[CÁC LOẠI] Cảm Biến Nhiệt Độ Công Nghiệp

các loại cảm biến nhiệt độ
Các loại cảm biến nhiệt độ sử dụng trong công nghiệp

Xét về đo nhiệt độ ta có rất nhiều loại cảm biến như pt100, ntc, can sứ loại k, s với đa dạng phân khúc dãy đo chuẩn khác nhau – Giá thành và độ nhạy cũng không giống nhau.

Cảm biến nhiệt độ pt100

Dòng đo nhiệt độ chúng ta cũng có thể xem là các loại cọc dò nhiệt. Vì căn bản nó có 1 que inox cắm vào khu vực nhiệt độ cần đo để kiểm soát nhiệt tại nơi đó

cảm biến nhiệt độ pt100 là gì
PT100 là gì ? Mua dòng cảm biến này ở đâu giá rẻ + chất lượng

Đối với dòng phổ cập như can nhiệt pt100 chúng ta có 3 loại:

  • Pt100 2 dây
  • PT100 3 dây
  • Hoặc Pt100 4 dây

Và loại được đưa vào nhà máy nhiều nhất chính là cảm biến nhiệt độ loại pt100 3 dây vì tính ổn định lâu dài của nó. Dòng này được sử dụng nhiều trong các lò hơi – hệ thống chiller, lò ấp trứng, đo nhiệt độ nước nóng, nhiệt độ phòng, xăng dầu, axit…..

Đối với pt100 hay thermocouple K chúng đều có 2 loại: Đầu dò củ hành và dạng dây dò nhiệt độ. Tín hiệu truyền đi dạng nhiệt điện trở hoặc dạng mV tùy loại

Ngoài pt100, Dòng cảm biến RTD còn có một vài loại mặc dù nhiệt dùng nhưng ta vẫn hay thấy trên thị trường như pt50, pt500 hoặc pt1000. Mỗi thiết bị nhiệt độ đều có 1 độ phân giải ( Độ mịn trong khi đo) khác nhau

Cách đấu nối cảm biến nhiệt độ pt100

Dòng dây PT100 dạng 2-3 hoặc 4 lõi rất dễ phân biệt và được đấu nối theo sơ đồ bên dưới

cách đấu dây pt100
Cách đấu dây cảm biến nhiệt độ pt100 với PLC – Biến Tần

Ví dụ điển hình đầu dò pt100 loại 3 dây đấu vào bộ hiển thị nhiệt độ. Pt100 3 dây sẽ có 2 dây chung một màu thường là màu đỏ và 1 dây còn lại không chung màu

Theo sơ đồ đấu nối trên bộ hiển thị ta đấu 2 dây cùng màu của pt100 lần lượt vào chân 7 và chân 8. Dây khác màu còn lại đấu vào chân số 10

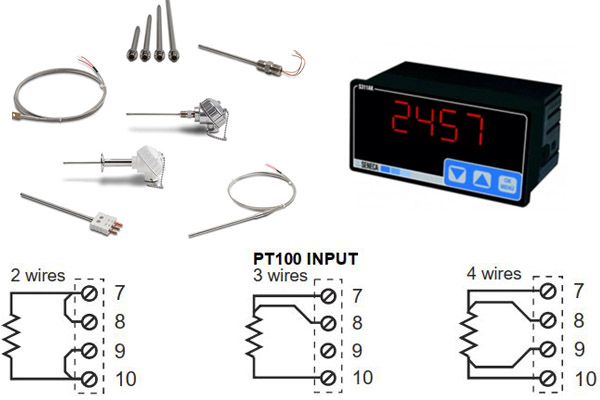

sơ đồ đấu dây pt100 vào bộ hiển thị s311a
Sơ đồ đấu dây can nhiệt pt100 vào bộ hiển thị s311a-4-h

Hoặc đối với pt100 loại 2 dây ta đấu 1 dây chân 7 và dùng 1 dây điện đấu cầu chân 7 – 8. Sau đó lấy dây còn lại đấu  chân 10. Dùng 1 dây đấu cầu chân 9 – 10

Ví dụ đấu cảm biến pt100 3 dây vào bộ chuyển đổi pt100 ra 4-20mA; rồi đưa về PLC điều khiển ta đấu như sau

Lấy 2 dây chung màu đấu vào chân số 3-4 và 1 dây khác màu đấu chân số 1

converter là gì
Converter là gì | Converter đóng vai trò là một bộ chuyển đổi tín hiệu pt100 sang 4-20mA truyền về PLC lập trình theo dõi hệ thốn nhiệt độ trong nhà máy

Hoặc đấu dây dò nhiệt độ pt100 với bộ chuyển đổi 4-20mA có chống nhiễu hoặc ra output 0-5V

Ta đấu 2 dây pt100 vào chân 3 -4. Đấu dây còn lại vào chân 2 sau đó cấu 1 dây từ chân 1 qua chân 2

transmitter pt100 ra 4-20ma
Bộ chuyển đổi transmitter pt100 ra 4-20mA 0-10V

Đầu dò nhiệt độ loại K

Hay còn gọi là Thermocouple loại K. Đây là dòng thiết bị đo có range rộng hơn các dòng pt100 được dùng nhiều trong các lò đốt; lò nung nhiệt độ cao với thang đo lên tới max 1200 oC

đầu dò nhiệt độ loại k
Đầu dò nhiệt độ thermocouple loại K inox 316l hoặc sứ

Dòng Thermocouple K có 2 loại:

Đầu dò nhiệt loại K kết cấu cọc dò nhiệt bằng inox 316 L chịu nhiệt max 1150 oC

Cảm biến nhiệt độ sứ loại K kết cấu que dò bằng sứ cách nhiệt có độ bền cao và 1 thanh inox dài độ 150 mm dùng để cách nhiệt với đầu dò chịu nhiệt max 1200 oC

Điểm khó phân biệt nhất giữa các dòng cảm biến chỉ có dòng pt100 loại 2 dây và dòng cảm biến can K ( Vì dòng này cũng có 2 dây)

Trong trường hợp này ta sử dụng đồng hồ VOM để đo vì dòng PT100 ra điện trở còn dòng can k ra mV

Que dò nhiệt độ loại sứ S

Hay còn gọi cọc dò nhiệt độ S loại sứ là dòng chuyên dùng cho lò đốt rác hoặc khu vực nhiệt độ rất cao. Mặc dù tuy ít thấy vì phạm vi đo lớn và khá mắc nhưng dòng này rất quan trọng  và cần độ chuẩn xác cao

Đầu dò nhiệt độ sứ S được chia làm 2 phân khúc thang đo là 1400 oC và 1600 oC. Giúp người dùng dễ lựa chọn và giá thành cũng giảm đáng kể nếu rơi vào dùng loại 1200 oC – 1250 oC hay 1300 oC

can nhiệt bọc sứ loại s
Can nhiệt bọc sứ loại S đo nhiệt độ 1400 oC – 1600 oC – 1700 oC

Dòng can sứ loại S hãng Termotech có thiết kế mặc định phần sứ đường kính 15mm với chiều dài tự do và phần inox đường kính 21mm ( Chiều dài phần inox 150mm)

Tất nhiên; khi sử dụng loại sứ giám sát nhiệt hầu hết các nhà máy đều muốn hướng tới tính tin cậy cao từ thiết bị. Do vậy luôn kèm theo bộ chuyển đổi tín hiệu can sứ ra 4-20mA để đảm báo tính ổn định trong khi đo

Việc đấu nối các loại Can nhiệt K, S loại Inox 316 hoặc sứ cách nhiệt. Đều có sơ đồ nhất định và đấu dây dễ dàng như dòng đầu củ hành rtd pt100

Dưới đây là ảnh minh họa một vài cảm biến nhiệt độ thông dụng:

pt100 temperature probe
Đầu dò nhiệt độ pt100 dạng củ hành



pair nhiệt điện type k
Cặp nhiệt điện loại k dạng Que dò + Dây cáp nối



Dây dò nhiệt độ pt100 loại 3 dây
Dây cảm biến dò nhiệt độ pt100 loại 3 dây cáp dài 2 mét



Dây cảm biến nhiệt độ pt100 3 dây loại không ren
Dây cảm biến nhiệt độ pt100 3 dây loại không ren



thermocouple loại k
Thermocouple loại k dải đo 1100 oC

[HƯỚNG DẪN] Chọn Cảm Biến Nhiệt Độ Chuẩn

Dưới đây là một vài trường hợp điển hình dùng phổ quát trong các nhà máy khi chúng tôi tư vấn vào.

Đo nhiệt độ nước nóng trong lò hơi 200 oC – 250 oC

Đối với lò hơi ta nên sử dụng dòng đo nhiệt độ củ hành và 1 con transmitter 4-20mA để đảm bảo độ bền thay vì dùng dòng que dò kết hợp với dây.

cảm biến đo nhiệt độ nước nóng trong lò hơi
Giám sát nhiệt độ nước nóng trong lò hơi bằng đầu dò cảm biến

Và tôi chắc chắn lò hơi vừa dùng cảm biến nhiệt độ và cảm biến áp suất để giám sát vì giá thành 1 lò hơi rất cao. Nếu 1 trong 2 thiết bị vô tình bị hỏng trong khi hoạt động vẫn còn thiết bị còn lại để tránh việc lò hơi bị hỏng

Đo nhiệt độ các bồn rang cafe

Do tính chất các hạt cafe sẽ tương tác liên tục với que dò cảm biến nên rất hay bị vấn đề ăn mòn sau khi sử dụng. Do vậy cần chọn loại pt củ tỏi; bên cạnh đó que dò phải là inox dạng 316L đường kính tầm 10-12mm kết hợp cách lắp đặt chuẩn sẽ tạo độ bền lâu dài cho thiết bị nhiệt

Đo nhiệt độ bồn chứa Muối – Nước biển hay axit

Dạng axit hóa chất ăn mòn cao như khí HF  /  dạng loãng / đặc HCL – H2SO4

cảm biến đo nhiệt độ axit
Cảm biến đo nhiệt độ axit – Hóa chất – Muối – Nước biển

Đa phần sử dụng pt100 3 lõi và thường kèm theo dòng đầu dò pt100 sẽ là các ống bảo vệ Thermowell có kết cấu Inox 316 hoặc PTFE; tùy vào độ ăn mòn từng môi trường nhằm bảo vệ thiết bị đo nhiệt. Chúng ta cũng nên lưu ý kỹ khi chọn thermowell để đảm bảo lắp khớp vào cảm biến

Đo nhiệt trong lò sấy lúa – ấp trứng – nước làm mát

Thông thường; nhiệt độ các khu vực này chỉ vỏn vẹn dao động tầm 50 oC – 60 oC hoặc 80-100 oC. Đối trường hợp này ta nên dùng các loại que dò nối dây cáp cho rẻ nhưng vẫn đảm bảo độ bền khi sử dụng

[5+ THIẾT BỊ] Chuyển Đổi Tín Hiệu PT100

Với thời đại công nghệ 4.0 hiện nay; thì việc truyền thông tin từ các dòng thiết bị nhiệt độ – áp suất – đo mức – Flow meter…..lên các mạng internet để dễ dàng cho việc giám sát và hiệu chỉnh đang dần được phổ biến; nhằm đảm bảo tín hiệu ổn định – Chính xác và tiết kiệm rất nhiêu chi phí cho doanh nghiệp

Dưới đây là một vài thiết bị thông dụng chuyển đổi pt100 ra analog hoặc Rs232 / Rs485 – TC/IP

Bộ chuyển đổi pt100 ra modbus rtu

bộ chuyển đổi nhiều tín hiệu pt100 sang rs485
Bộ chuyển đổi nhiều tín hiệu cảm biến pt100 ra rs485

Dòng này nhận trực tiếp nhiều kênh tín hiệu pt1oo hoặc các dạng đầu dò thermocouple k; s ra thẳng modbus rtu / rs232; rs485 dạng 2 dây với tốc độ truyền nhanh và độ tin cậy cao

Bộ chuyển đổi 4-20mA lấy từ pt100 ra modbus rs485

Bộ chuyển đổi nhiều tín hiệu analog ra modbus rs485
Bộ chuyển đổi nhiều tín hiệu analog 4-20mA/ 0-10V / 0-5V ra modbus rs485

Nhiều nhà máy cũ họ đã chuyển đổi pt100 ra 4-20mA sẵn. Nhưng giờ họ muốn thay đổi đưa thẳng giám sát trên internet bằng tín hiệu truyền thông modbus rtu; thì họ có thể dùng bộ chuyển analog ra rs485 thông qua nhiều kênh nhận như hình minh họa phía trên.

Bộ nhân đôi tín hiệu pt100

Là một thiết bị nhằm input trực tiếp tín hiệu từ pt100 hoặc các thermocouple ra thành 2 tín hiệu tương tự nhau dạng như hiển thị giám sát nhiệt độ ở 2 nơi.

bộ nhân đôi tín hiệu analog 4-20ma
Bộ nhân đôi tín hiệu analog 4-20ma 0-10v 0-5v tạo 2 dòng tín hiệu giống nhau

Hoặc đọc nhiệt độ ở 1 nơi và lấy 1 tín hiệu analog tương tự dùng cho việc khác. Ví dụ như truyền về PLC điều khiển nhiệt độ; hay dùng làm đèn báo, còi hú…..

Bộ Datalogger thu thập dữ liệu pt100

bộ datalogger đọc và lưu trữ dữ liệu cảm biến nhiệt độ truyền thông lên internet
Bộ datalogger đọc và lưu trữ dữ liệu cảm biến nhiệt độ truyền thông lên internet

[BÁO GIÁ] Các Loại Can nhiệt PT100 – K – J – S – R

HUNG PHAT AUTOMATION TECHNOLOGY CO.,LTD

Sale manager

Kỹ Sư Cơ Điện

0931 429 989  – 0972 56 05 06 Mr. Thành

Mail: thanh.nguyen@huphaco.vn

Địa chỉ: Rosita Khang Điền; Phường Phú Hữu, Q9, TP.HCM

Tham khảo thêm nguyên lý và cấu tạo cảm biến nhiệt độ pt100

Cảm biến nhiệt độ pt100 hoạt động dựa trên nguyên lý :

Nhiệt độ tăng sẽ làm cho điện trở ohm tăng theo; và cái lượng tín hiệu điện trở này; sau khi thông qua bộ chuyển đổi tín hiệu sẽ tạo ra một tín hiệu dòng 4-20ma.

Về cấu tạo nguyê n lý và cách sử dụng cảm biến nhiệt độ pt100. Đặc biệt; là những lưu ý khi chọn mua cảm biến đo nhiệt độ được chia sẻ  đầy đủ và chính xác nhất
