- 1 Cảm biến nhiệt độ pt100 là gì ?
- 2 Bộ chuyển đổi tín hiệu cảm biến nhiệt độ pt100 là gì ?
- 3 Cách thức chuyển đổi qua lại giữa các tín hiệu
- 4 Bộ chuyển đổi tín hiệu 4-20ma 0-10v mã K109S ra đời để giải quyết các vấn đề trên Điểm nổi trội của bộ chuyển đổi tín hiệu đầu dò nhiệt độ pt100
- 5 Làm thế nào để chuyển đổi 1 tín hiệu thành 2 ngõ tín hiệu ?
Bộ chuyển đổi tín hiệu cảm biến nhiệt độ pt100 là gì ? Sẽ đề cập đến vấn đề cảm biến nhiệt độ pt100 là gì và bộ chuyển đổi tín hiệu 4-20ma; bộ chuyển đổi nhiệt độ pt100 gắn đầu dò nhiệt; bộ chuyển đổi tín hiệu cảm biến đo nhiệt độ pt100 gắn trực tiếp tủ điện. Và giải pháp chia tín hiệu 1 kênh thành 2 kênh
Cảm biến nhiệt độ pt100 là gì ?
 |
| Cảm biến nhiệt độ pt100 là gì |
Loại cảm biến đo nhiệt độ pt100 hay còn gọi đầu dò nhiệt độ pt100 là một thiết bị có que cảm nhận nhiệt nối với một cầu hình củ hành có chức năng đo nhiệt độ trong khu vực nhà máy
Bộ chuyển đổi tín hiệu cảm biến nhiệt độ pt100 là gì ?
 |
| Bộ chuyển đổi tín hiệu cảm biến đo nhiệt độ pt100 là gì ? |
Sản phẩm bộ chuyển đổi cảm biến nhiệt độ pt100 là thiết bị hỗ trợ chuyển đổi tín hiệu ohm đo được xuất ra từ cảm biến nhiệt độ pt100 đưa về tín hiệu dòng điện 4-20ma hỗ trợ trong việc giúp các bộ hiển thị hoặc bộ đọc tín hiệu có thể hiển thị các thông số nhiệt độ tại thời điểm đo
Phân loại bộ chuyển đổi tín hiệu cảm biến nhiệt độ pt100
Bộ chuyển đổi nhiệt độ pt100 có 2 loại chủ yếu đó là:
Loại gắn thẳng vào đầu củ hành của can nhiệt pt100. Đó chính là bộ chuyển đổi nhiệt độ T120.
 |
| Bộ chuyển đổi tín hiệu nhiệt độ gắn đầu dò nhiệt pt100, can nhiệt loại k |
Loại gắn tủ điện là bộ chuyển đổi nhiệt độ pt100 mã k109pt
 |
| Bộ chuyển đổi tín hiệu 4-20mA |
Ưu điểm của bộ chuyển đổi tín hiệu nhiệt độ pt100 gắn đầu dò

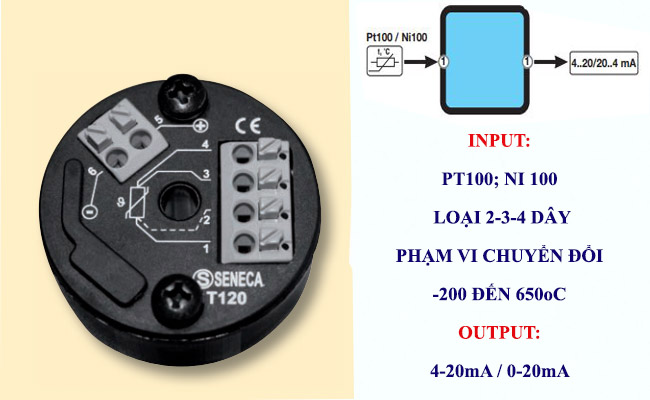

Bộ chuyển đổi nhiệt độ T120 với ưu điểm thiết kế nhỏ gọn hình tròn gắn trực tiếp vào đầu dò cảm biến giúp tiết kiệm dây dẫn và tiết kiệm không gian lắp đặt.
 |
| Bộ chuyển đổi tín hiệu đầu dò nhiệt độ pt100 |
Input:
Cảm biến nhiệt độ pt100 loại 3-2-4 dây
Chuyển đổi nhiệt độ trong phạm vi -200 lên đến 650oC
Ni100 loại 2-3-4 dây
Phạm vi chuyển đổi -60 đến 650oC
Output:
4-20ma / 0-20ma ( 2 dây )
Độ chính xác : 0.1%
Thời gian chuyển hóa: < 620ms
Ưu điểm của bộ chuyển đổi tín hiệu nhiệt độ pt100 gắn tủ điện
 |
| Bộ chuyển đổi tín hiệu can nhiệt pt100 |
Bộ chuyển đổi tín hiệu nhiệt độ K109PT thiết kế mỏng gắn trên tủ điện tiết kiệm không gian lắp đặt. Thiết bị chuyển đổi K109PT có vài ưu điểm sau:
Nhỉnh hơn bộ T120 thì K109PT có khả năng cách ly chống nhiễu 3 đầu : Input; output và nguồn cấp
Input:
Đầu dò nhiệt độ pt100 loại 2-3-4 dây với phạm vi chuyển đổi nhiệt độ -150 đến 650oC
Độ phân giải 14 bit
Output:
4-20ma / 0-20ma
0-10v / 1-5 v
Độ chính xác 0.1%
Tời gian chuyển hóa nhiệt sang tín hiệu < 50ms
Cách thức chuyển đổi qua lại giữa các tín hiệu
 |
| Bộ chuyển đổi tín hiệu 4-20ma 0-10v |
Nãy giờ là cách đưa tín hiệu ohm của cảm biến đo nhiệt về tín hiệu dòng điện 4-20ma
Vậy làm thế nào để chuyển đổi tín hiệu ?
4-20ma sang 0-10v
tín hiệu 4-20ma sang 0-5v
4-20ma sang 1-5v
Hoặc
0-10v sang 4-20ma
0-10v sang 0-20ma
Bộ chuyển đổi tín hiệu 4-20ma 0-10v mã K109S ra đời để giải quyết các vấn đề trên
Điểm nổi trội của bộ chuyển đổi tín hiệu đầu dò nhiệt độ pt100
Input:
Trong phạm vi điện áp: 0-10v / 10-0v/ 0-5v / 1-5v
Dòng điện: 4-20ma / 20-4ma / 0-20ma / 20-0ma
Output:
0-10v / 10-0v/ 0-5v / 1-5v
4-20ma / 20-4ma / 0-20ma / 20-0ma
Độ chính xác 0.1 %
Thời gian đáp ứng rất nhanh 40ms
Gắn trên DIN rail 35mm
Làm thế nào để chuyển đổi 1 tín hiệu thành 2 ngõ tín hiệu ?
 |

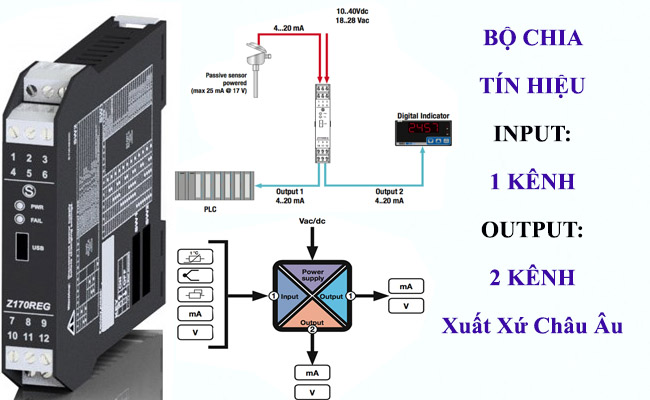

| Bộ chia tín hiệu analog 4-20mA 0-10V |
Đối với các bộ chuyển đổi tín hiệu đề cấp phía trên chỉ có tác dụng cho 1 tín hiệu đầu vào và xuất ra 1 tín hiệu tương đương
Vậy làm thế nào để 1 tín hiệu đi và mà cho ra 2 tín hiệu analog cùng một lúc
Ví dụ:
Tín hiệu 4-20ma đi vào và xuất ra:
Cùng 1 lúc 2 tín hiệu 4-20ma
1 lúc 1 tín hiệu 4-20ma và 1 tín hiệu 0-10v
Cùng lúc 1 tín hiệu điện áp 1-5V và 1 tín hiệu điện áp 2-10V…
Bộ chia tín hiệu4-20ma 0-10v mã Z170REG xử lý rất tốt vấn đề trên
Bộ chuyển đổi tín hiệu 4-20ma 0-10v Z170 có gì đặc biệt ?
Input:
1 kênh tín hiệu
Điện áp 0-10v
Dòng điện 0-20ma
Điện trở: 1 Kohm đến 100 Kohm
Cảm biến nhiệt độ RTD PT100, PT500; PT1000. NI100
Can nhiệt thermocouple: Can nhiệt loại K; loại S; loại R…
Output:
2 kênh tín hiệu
0-10v 4-20ma
Xem thêm các dòng thiết bị chuyển đổi tín hiệu 4-20ma 0-10v tại:
Báo giá các bộ chuyển đổi nhiệt độ xuất xứ Châu Âu
